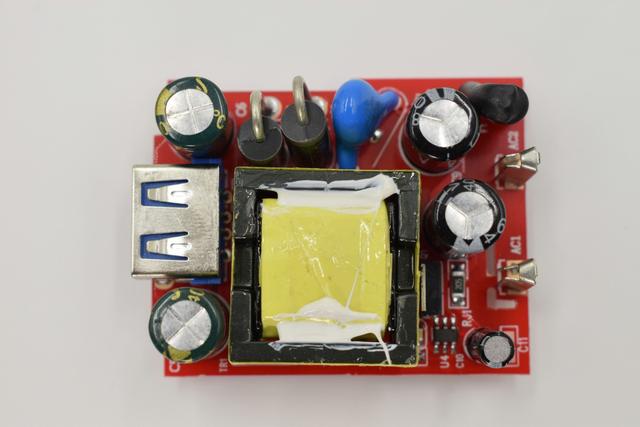

元器件封裝貼片化和SMT工藝的全面應用是電源適配器小型化的推手。隨著電子制造技術的不斷發展，傳統直插式封裝（To）器件逐步被體積更小、性能更優的貼片式封裝所替代，大量使用直插封裝器件的充電器同樣淡出主流配件市場。在幾年前，我們看到的充電器內部可能是這樣的：大量的直插式分立元器件、PCB布局松散、功率器件由于熱性能不佳甚至還需加上散熱片輔助散熱，這些都直接造成了傳統充電頭的龐大體積。

而現在GaN充電器的底層PCB，除EMI器件、大容量電解電容和變壓器，其余器件全為貼片封裝，PCB布局也更加緊湊。元器件封裝形式的變化，直接推動了開關電源的小型化。

IC高密度集成也推動了電源適配器的小型化。常見的PWM開關電源由EMI、整流濾波、PWM控制、MOSFET開關、變壓器、同步整流、反饋和輸出濾波組成。以往各部分功能由獨立器件或IC完成，在IC高度集成的推動下，多功能模塊的整合使得原來由多個器件和IC實現的功能，如今在一片IC就可完成。

最具代表的就是PI（Power Integrations）的InnoSwitch?系列，在一個表面貼裝封裝內集成了初級電路、次級電路和反饋電路，尤其是內置氮化鎵的InnoSwitch3，可提供更大功率、更高的效率以及更具可靠性，并且在密閉適配器內不使用散熱片的情況下可提供100W的功率輸出。IC的高度集成，自然帶來周邊器件的減少，充電器體積也可同步縮減。
